屏蔽機房
1.1.1屏蔽機房工作原理
電波在傳輸過程中,交替產生交變的磁場和電場,在其試圖通過具有良好接地鐵磁材料制成的導電性能較好的屏蔽教室殼體時,電場能量將通過具有接地導體而衰減,磁場能量在通過磁場物質中產生渦流而損耗,因此其強度將受到較大的衰耗(約3000~100000倍),從而起到將電磁波屏蔽(隔離)的作用。
1.1.2屏蔽機房的性能指標
國標級和軍標級;國家軍用標準GJBz20219-1994 : C級;
磁場 : 14KHz≥75dB
電場 : 200kHz ≥100dB
平面波 : 50MHz~ 1GHz≥110dB
微波 : 1GHz~ 10GHz≥100dB
測試方法按國標GB/T 12190標準;
1.1.3屏蔽機房的主要組成單元
屏蔽室的主要組成單元有屏蔽殼體、屏蔽門、通風波導窗、電源濾波器、通信濾波器、空調濾波器、室內裝飾。
1.1.4屏蔽殼體設計
① 鋼板屏蔽機房結構
鋼板屏蔽機房是由不同規格模塊鋼板(鋼板厚2~3mm)相互連接成一體。根據屏蔽殼體不同部位的承載力不同而設計制作不同截面積的矩形鋼龍骨作屏蔽殼體的支撐龍門框架,其最大特點就是剛強度、抗震性、穩定性以及可靠性勝于其他結構的屏蔽室,而且屏蔽效能要高得多。
② 鋼板屏蔽體材料的選用
電磁屏蔽是針對電磁波的屏蔽,而靜電屏蔽指的是對靜電場的屏蔽。靜電屏蔽要求屏蔽體必須接地。影響屏蔽體電磁屏蔽效能的不是屏蔽體接地與否,而是屏蔽體導電連續性。破壞屏蔽體的導電連續性的因素有屏蔽體上不同部分的接縫、開口等。因此,電磁屏蔽對屏蔽體的導電性要求比靜電屏蔽嚴格。
根據不同材料的相對電導率、相對磁導率,以及吸收損耗、反射損耗等系數值分析,屏蔽機房的屏蔽材料選擇以鐵為基體的金屬材料,一般采用厚度為2mm鋼板。地面采用相同材質,一般采用厚度3mm鋼板。
考慮屏蔽體材料的屏蔽效能的因素同時還兼顧電磁屏蔽室整體的機械性能,設計要求達到鋼板不平度≤4mm/m2,屏蔽體垂直度≤10mm,以及屏蔽體抗震≥8級。
1.1.5鋼板屏蔽機房的連接方式
本機房采用焊接連接(滿焊)的鋼板焊接式電磁屏蔽機房
屏蔽體原材料(鋼板)加工制作成單元模塊,現場安裝采用熔焊工藝進行連續的焊接(二氧化碳或其他氣體保護焊),其特點是焊接熱區范圍窄、變形小、焊縫緊密、表面無熔渣。確保屏蔽層模塊析接縫處的屏蔽效能與整塊單元屏蔽層的屏蔽效能保持一致,同時還能提高焊縫的抗電化腐蝕性。電化腐蝕會降低效能和互調效應,因?yàn)殡娀瘜W(xué)反應產生的化合物是非線性的半導體物質,會產生信號混頻,導致產生新的干擾頻率。

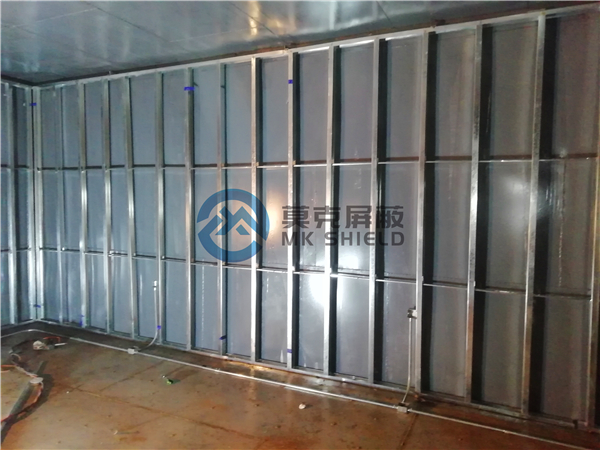

根據屏蔽殼體不同部位承載力的不同,而設計制作的不同截面積的矩形鋼龍骨作屏蔽體的加固支撐,龍骨采用矩形管依附屏蔽體鋼板內壁焊接。
1.1.6屏蔽門
進出屏蔽機房的門采用全自動屏蔽門
⑴全機械式傳動。電動機作為驅動源,帶動蝸輪、蝸桿機構實現門的開啟、關閉的旋轉動作;相對其他液壓或氣動的傳動方式全機械式傳動可靠性較好,同時噪聲小,無污染。
⑵ 實現自動控制。門框上設有密碼鎖或IC卡門鎖,同時能與各種門禁系統相連,協同電動鎖緊來自動實現門的開啟和關閉。
⑶ 全密閉結構。將原先暴露于外的手柄、拉桿及斜滑塊等機構完全隱藏于罩殼之內,有效地改善了屏蔽門的外觀。
(4)應急裝置。當屏蔽室突然斷電或機械傳動出現故障時室內的工作人員可以手動將屏蔽門打開。
1.1.7截止波導通風窗
屏蔽機房?jī)?nèi)通風管道進出屏蔽殼體時應采用截止波導通風窗穿越殼體。
截止波導通風窗設計時應主要以下幾點:
⑴ 截止波導通風窗的截止頻率和衰減參數必須大于電磁屏蔽室的屏蔽性能。
⑵ 截止波導通風窗的格柵宜采用六角型,以提高通風量。

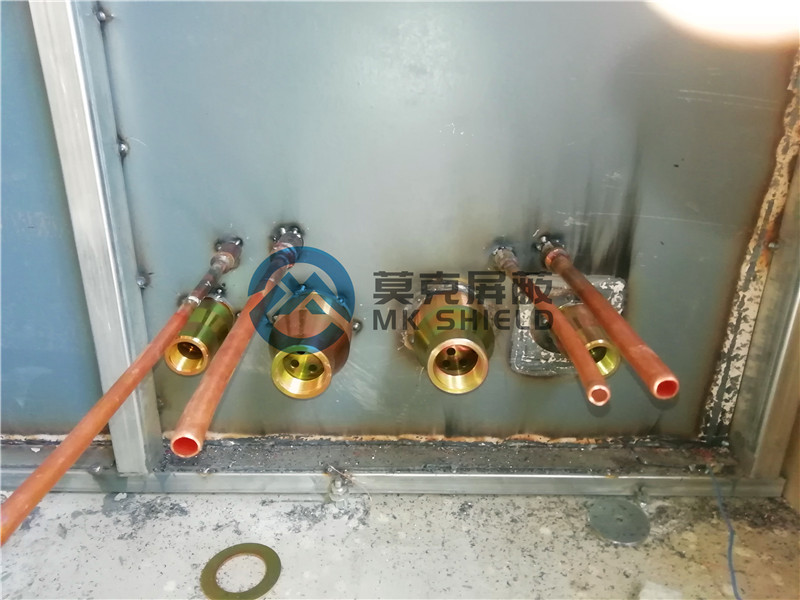

⑶ 用于穿過屏蔽層的非金屬材料(如光纖、氣體或液體)所需的波導管的截面尺寸和長度均應按電磁屏蔽性能要求設計。所用材料可為冷拉圓鋼(表面鍍鋅)或黃銅。
1.1.8濾波器
進人屏蔽室的每根電源線 均應配置電源濾波器,目前廣泛采用低泄漏電流的電源濾波器,其插入衰減值與屏蔽室效能一致;
所有電源濾波器應集中安裝,濾波器的前端不能有過流保護裝置但可設置過載保護裝置;
電話線進入屏蔽室可采用數據信號濾波器;
電源濾波器380V 50Hz 30A
(屏蔽室內分路布線--設備電源插座、照明、風扇用電)
電源濾波器220V 50Hz 16A
(屏蔽室內空調機組電源插座用電)
氣體瓶控制反饋信號濾波器:
主要技術數據:
①額定電壓:250VAC
②額定電流:3A ③ 引線根數:4線
④屏蔽效能:≥100dB, 14KHz ~10GHz ⑤ 氣候范圍:25/070/21
RS485信號濾波器:
主要技術數據:
①額定電壓:250VAC
②額定電流:3A ③ 引線根數:6線
④屏蔽效能:≥100dB, 14KHz ~10GHz ⑤ 氣候范圍:25/070/21
網絡濾波器
主要技術數據:
①傳輸速率:100Mb/s ②屏蔽效能:≥100dB, 100MHz~40GHz
③氣候范圍:25/070/21
邏輯接地濾波器:
主要技術數據:
①額定電壓:250VAC ②工作頻率:50/60Hz
③額定電流:50A ④插入損耗:≥100dB, 14KHz~10GHz
⑤氣候范圍:25/070/21
