電磁屏蔽室介紹
電磁屏蔽室是產品的電磁兼容性(EMC)測試、電磁記錄資料長時間保存、實施現代信息保密措施的重要設備之一。江蘇莫克屏蔽科技有限公司按電磁兼容測試專業、信息資料保密要求得特點設計、專業制造拼接式、焊接式電磁屏蔽室。
1.電磁屏蔽室結構
電磁屏蔽室是由導磁良好的鋼板、導電良好的銅材料組成的一個屏蔽體。冷軋鋼板是其主體屏蔽材料、各種接縫的導電材料是銅帶或銅網。電磁屏蔽室有鋼板組裝式、鋼板焊接式、鋼板直貼式及銅網式等幾大類。

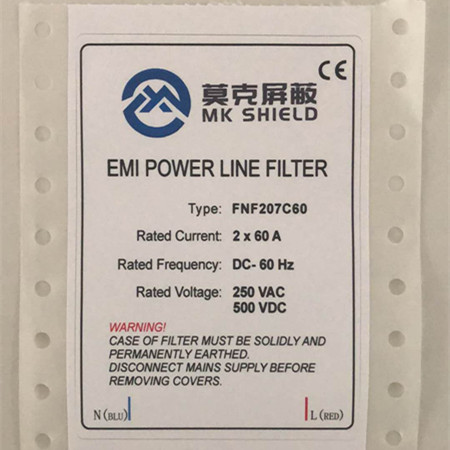

鋼板焊接式電磁屏蔽室包括殼體、屏蔽門、通風波導窗、電源濾波器等要素。典型的鋼板焊接式電磁屏蔽室殼體由鋼板模塊焊接而成、電動插刀式鉸鏈門(標準門1000㎜×2000㎜)、規格的全焊接式蜂窩狀(300㎜×300㎜×50㎜)通風波導窗、標配電源濾波器。室內電氣、室內裝修:包括穿管走線、配電箱、照明、插座及吊頂、墻面裝修、地面防靜電地板等。為確保屏蔽室穩定運行,電氣、裝修材料必須選用符合國家標準的防火、防潮、環保產品。
2.電磁屏蔽室的特性和功能
電磁屏蔽室主要的電磁特性是:阻斷電磁輻射的通路。其功能有:
2.1 隔離外界電磁干擾,保證室內電子、電氣設備正常工作。特別是在電子元件、電器設備的計量、測試工作中,利用電磁屏蔽室(或暗室)模擬理想電磁環境,提高檢測結果的準確度。
2.2 阻斷室內電磁輻射向外界擴散。強烈的電磁輻射源應予以屏蔽隔離,防止干擾其他電子、電氣設備正常工作甚至損害工作人員身體健康。
2.3 防止電子通信設備信息泄漏,確保信息安全。電子通信信號會以電磁輻射的形式向外界傳播(即TEMPEST現象),敵方利用監測設備即可進行截獲還原。電磁屏蔽室是確保信息安全的有效措施。
2.4 軍事指揮通信要素必須具備抵御敵方電磁干擾的能力,在遭到電磁干擾攻擊甚至核爆炸等極端情況下,結合其他防護要素,保護電子通信設備不受毀損、正常工作。電磁脈沖防護室就是在電磁屏蔽室的基礎上,結合軍事領域電磁脈沖防護的特殊要求研制開發的特殊產品。
3.電磁屏蔽室主要參數
電磁屏蔽室性能主要用綜合屏蔽效能(SE)描述,單位dB
SE=20 logE0/E1
E0:屏蔽前電磁輻射強度
E1:屏蔽后電磁輻射強度
典型參數:
頻率范圍 屏蔽效能
14KHz ≥ 70dB
200KHz ≥ 100dB
450KHz—50MHz ≥ 100dB
50MHz—1000MHz ≥ 100dB
4.電磁屏蔽室建設的執行標準
4.1 國家保密局:
《處理涉密信息的電磁屏蔽室的技術要求和測試方法》BMB3-1999
該標準將屏蔽室分為B級、C級,C級屏蔽室屏蔽效能高。
4.2 中國人民解放軍:
《軍用涉密信息系統電磁屏蔽體等級劃分和測量辦法》GJB5792-2006
軍標也分B級、C級、D級,D級屏蔽室屏蔽效能最高。
4.3 中國人民解放軍國防、人防:
《防護工程防電磁脈沖設計規范》GJB3928-2000、《人民防空電磁脈沖防護設計規范》RFJ-2001
4.4 檢測依據:
GB/T12190-2006《電磁屏蔽室屏蔽效能測量方法》標準
5.電磁屏蔽室工程的相關問題
5.1 空調系統:屏蔽室空氣調節系統可根據實際情況配置。有中央空調時可由波導窗直接接入,也可單獨安裝空調。民用空調、商用空調、精密空調均可選用,空調電源線、內外機控制信號線、氣水管都必須進行相應屏蔽處理。
5.2 消防報警系統:電磁屏蔽室應配備消防報警和噴淋系統。報警信號線及相關控制信號也要分別進行濾波處理。一般配置煙感溫感報警信號各一路。
5.3 接地系統:因工作時殼體有一定漏電(與濾波器工作特性有關),故防護室接地要求極高。要求單點接地,跟地質因素有關,接地電阻≤1Ω。
5.4 電源系統:屏蔽室電源一般按需要配置設備電源、空調照明輔助電源。因工作時殼體有一定漏電,故防護室電源不能經過漏電保護器。
5.5 隔震:人防、國防指揮所工程的通信要素室都涉及隔震工程,與電磁脈沖防護室有密切的交叉施工關系。隔震分標準隔震和簡易隔震,前者工藝復雜,造價較高,簡易隔震由黃沙層、混凝土層組成。
5.6 進排風管:電磁脈沖防護室要與進排風管銜接,應在其鋪設到位后才能進場安裝。
電磁屏蔽室工程包括現場測量、技術設計、生產安裝圖紙、車間生產、現場安裝、自檢、驗收等程序。
6.1 屏蔽室安裝現場準備:安裝現場要求一干(環境干燥)、二凈(室內、室外清潔無雜物)、三平(頂、墻、地平)、四到位(風氣水管、強弱電、接地線到位)。
6.2 車間生產:包括殼體鋼板模塊制作、龍骨框架材料準備、電磁脈沖防護門制作、波導窗制作;濾波器、波導管、室內電氣、內裝材料配置等。
6.3 包裝、運輸、搬運:地下工程多偏僻,道路差,特別是材料搬運困難,應進行良好組織。
6.4 現場安裝:包括搭建龍骨框架,鋼板模塊焊接,防護門、濾波器、波導窗、轉接板等安裝,波導窗與空調風口銜接,防護效能自檢,室內電氣鋪設,內裝修等環節。如有一級防震則涉及交叉作業,需做好協調工作。
6.5 產品自檢:為保證屏蔽室建設工程質量,確保驗收順利,承建單位應具備質量自檢能力,能否主動把握產品質量,是衡量其綜合實力的重要因素。屏蔽室自檢包括殼體自檢,即在屏蔽殼體完成時進行初檢,主要目的是查漏、補漏。
6.6 組織驗收:由建設單位邀請權威機構對屏蔽室進行全面檢測、鑒定,是屏蔽室建設的最終環節。因廠家自檢標準一般高于驗收標準,故一次驗收合格率應在99%以上。
7.工程周期
工程周期是建設方關注的一個重要因素,以20~30㎡屏蔽室為例:設計、生產20天,現場安裝7天,另加運輸時間,一般在30天左右。
----版權所有 (莫克屏蔽--電磁屏蔽機房建設方案專家)轉載請注明出處。
