焊接式電磁屏蔽室施工工藝,你了解嗎?
江蘇莫克屏蔽科技有限公司2024-10-23
焊接式高性能電磁屏蔽室施工工藝,你了解嗎?

1.焊接式高性能
電磁屏蔽室施工工藝,其特征在于,包括以下步驟:
(一)安裝絕緣層采用電焊焊接的方式,將屏蔽室地梁與一金屬墊板固定,并在金屬墊板底部固定一尺寸與其一致的聚氯乙烯絕緣墊板,然后通過膨脹螺栓將金屬墊板和聚氯乙烯絕緣墊板同時與基建地面進行固定;屏蔽室立面和頂面采用同樣方式進行絕緣處理。

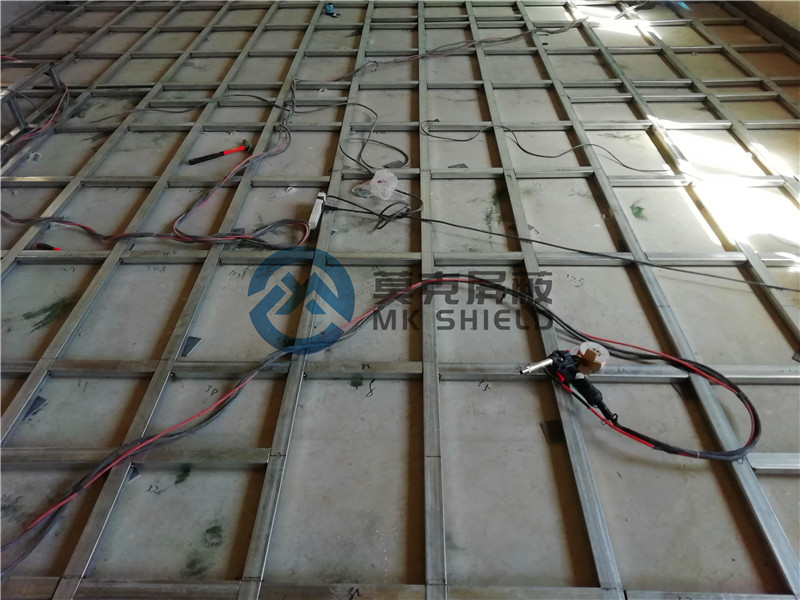

(二)安裝屏蔽室支撐龍骨(見下圖1),并對龍骨進行絕緣測試;更多電磁屏蔽機房建設問題請咨詢江蘇莫克屏蔽科技有限公司。

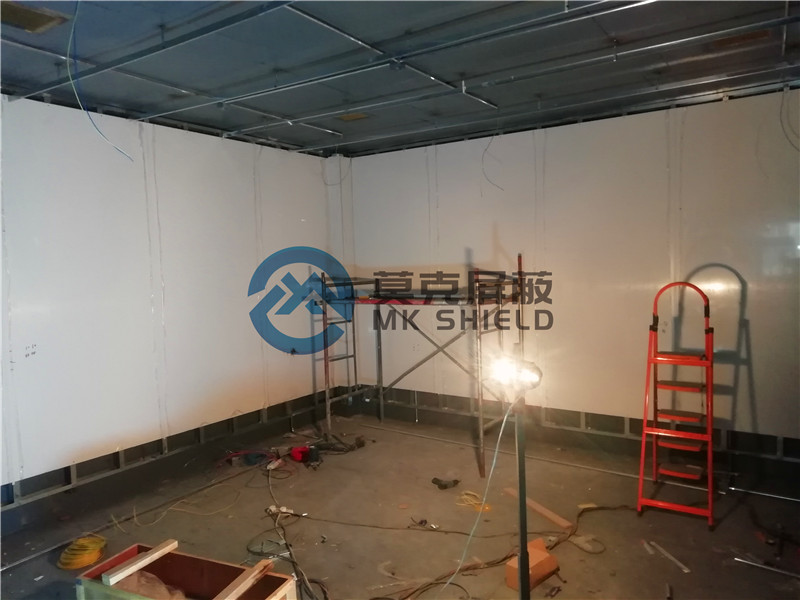

(三)安裝屏蔽板體(見下圖2)
(1)在屏蔽室地板下用銅排布置直流工作地接地網,作為邏輯接地接地網,并配置接地端子;
(2)建立電磁屏蔽機房BIM建筑信息化模型,對屏蔽室龍骨進行模擬定位,確定固定點位,然后根據BIM信息模型對屏蔽地板進行切割排版,將焊縫布置在預先排版位置;
(3)按照排版方式,鋪設屏蔽地板;
(4)采用半自動CO2氣體保護焊技術,將屏蔽地板兩兩拼接,焊接過程為:采用從中間向兩分段退焊的焊接順序,先焊每邊中部,后向角部延伸,以減少變形,填平相鄰二板間預留焊縫間隙凹縫;更多電磁屏蔽機房建設問題請咨詢江蘇莫克屏蔽科技有限公司。
(5)分別安裝屏蔽壁板和頂板。

(四)分別安裝屏蔽門和屏蔽窗;

(五)電源線路穿墻屏蔽安裝電源線路穿墻采用外側安裝電源濾波器進行屏蔽,電源濾波器的固定方式為:通過帶螺紋截止波導、墊圈和螺母固定在屏蔽殼體表面上,并在帶螺紋截止波導兩側均加墊四層以上的銅網;更多電磁屏蔽機房建設問題請咨詢江蘇莫克屏蔽科技有限公司。

(六)弱電屏蔽安裝。

(七)水管穿板屏蔽安裝水管屏蔽處理包括消防水管、空調冷媒管,先制作兩端帶螺紋螺帽的水管套管,并套在消防水管上,然后通過內外螺帽與屏蔽板體密封焊接,再在屏蔽殼體上安裝波導管,最后將空調冷媒管穿入波導管后進行屏蔽錫焊密封連接;更多電磁屏蔽機房建設問題請咨詢江蘇莫克屏蔽科技有限公司。

(八)在屏蔽室的風管內部安裝六角蜂窩結構的通風波導窗。

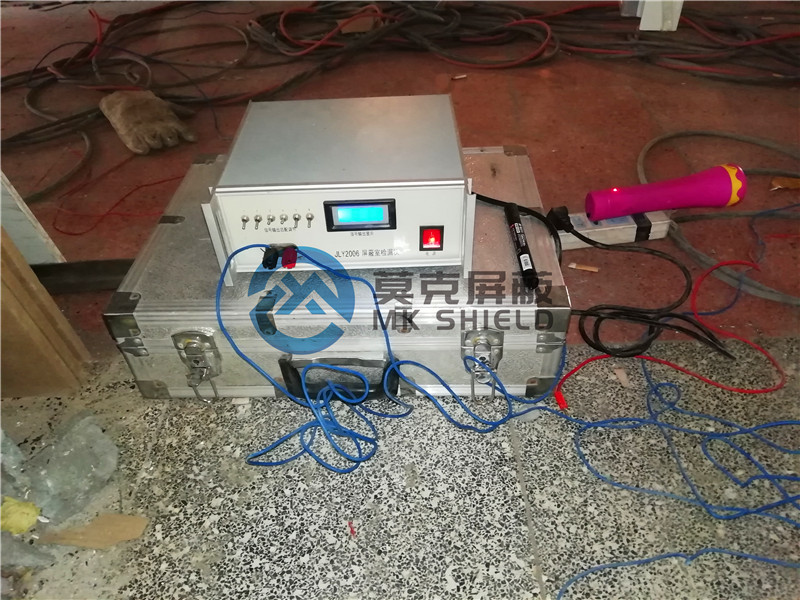

(九)屏蔽撿漏和測試采用電磁屏蔽室專用電磁屏蔽檢漏儀(見下圖3)對所有屏蔽接口進行連續渦流檢測,如發現泄漏點,需對屏蔽板體泄漏縫隙進行補焊,檢測合格后,執行步驟(十)。

(十)對屏蔽門、截止通風窗以及屏蔽板體焊縫進行相應頻率的輻射測試,測試合格后進行內部裝飾涂裝。

2.根據要求1所述的焊接式高性能電磁屏蔽室施工工藝,其特征在于,所述步驟(二)中,支撐龍骨安裝包括地龍骨、墻面?zhèn)三埞呛晚敳魁埞前惭b,并且在安裝龍骨前,還進行龍骨防銹處理。

3.根據要求2所述的焊接式高性能電磁屏蔽室施工工藝,其特征在于,所述步驟(三)中,鋪設屏蔽底板時,四邊保持橫平豎直,與相鄰板間預留焊縫寬度間隙;然后按由中至外次序填焊塞焊孔,焊疤低于地板上平面,焊后即敲擊焊疤使板與地龍骨貼緊。

4.根據要求3所述的焊接式高性能電磁屏蔽室施工工藝,其特征在于,所述步驟(三)中,屏蔽板體安裝完成后,采用頻譜分析儀對所有的焊縫進行檢漏,檢漏不合格的,進行補焊和復檢,直至撿漏合格,然后執行步驟(四)。

5.根據要求2~4任意一項所述的焊接式高性能電磁屏蔽室施工工藝,其特征在于,所述步驟(四)中,屏蔽門采用刀插式電動屏蔽門,并且門框與門扇之間的縫隙加裝梳型鈹銅簧片。

6.根據要求5所述的焊接式高性能電磁屏蔽室施工工藝,其特征在于,采用可調式拉緊吊鉤安裝屏蔽門。

7.根據要求6所述的焊接式高性能電磁屏蔽室施工工藝,其特征在于,所述步驟(四)中,屏蔽窗的窗框與窗扇之間的縫隙加裝梳型鈹銅簧片。

8.根據要求1、2、3、4、5、6或7所述的焊接式高性能電磁屏蔽室施工工藝,其特征在于,所述步驟(六)中的弱電屏蔽包括光纖波導、消防濾波器、電話濾波器。更多電磁屏蔽機房建設問題請咨詢江蘇莫克屏蔽科技有限公司。

圖1

圖2

圖3

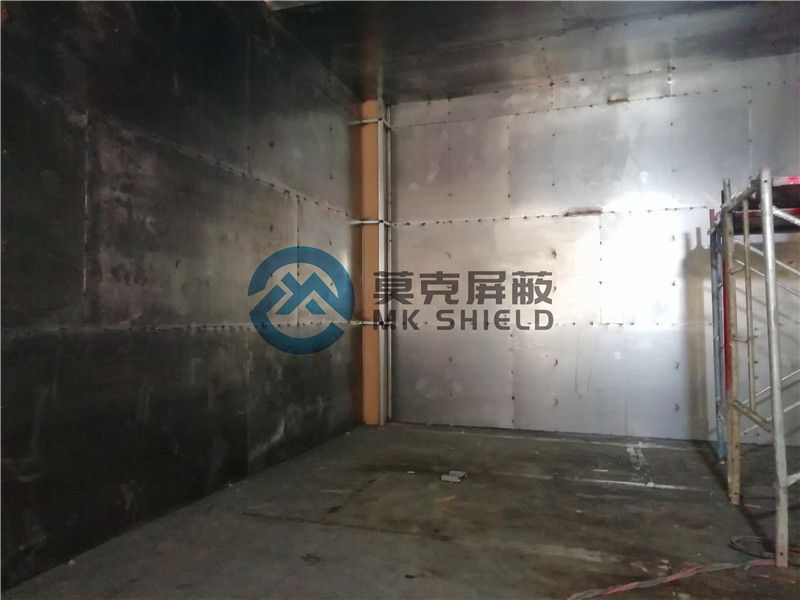

圖4
