電磁屏蔽機房（室）廠家建設方案
一、 工程主要包括以下幾部分
2、屏蔽機房內部裝飾（包括綜合布線、接地、防雷、門禁、消防報警滅火、數字視頻監控、環境監控、空調新風）
3、屏蔽機房內部供配電及照明
4、工期安排、工程驗收和售后服務
二、機房設計建設要求
總體要求：依據國家軍用有關屏蔽機房建設標準并結合現場實地環境，屏蔽機房工程設計應遵循標準性、可靠性、先進性、實用性、可擴展原則，具有設計規范安全可靠、功能齊全、使用管理方便等特點，機房的配電、布線、安全監控、防靜電、防電磁信息泄漏、防水、降噪、抗干擾、空氣質量等符合國家相關規范標準。系統設計方面要求整個屏蔽機房安全可靠，根據場地情況，盡可能擴大屏蔽機房的使用面積。更多電磁屏蔽機房建設問題請咨詢江蘇莫克屏蔽科技有限公司。功能設計方面，體現出先進的管理思想，尖端的科技含量，并在系統維護上體現方便、簡單的原則。為保證設備或配件發生失效時立即更換，應考慮關鍵設備及配件上的一定冗余。機房做為保密數據處理、傳輸中心，要達到長期不間斷工作要求。裝修材料要采用高檔環保新潮產品。 屏蔽機房主要技術指標：
（1）滿足國軍標《密碼機屏蔽機房的安裝、使用和檢測》（GJBz20219-94）、（GJB5792-2006）的C級（最高標準）要求。
（2） 滿足國家保密標準BMB3-1999《處理涉密信息的電磁屏蔽室技術要求和測試方式》的C級要求。
（3） 場地設計達到《計算機場地技術條件》（GB2887-89）和《計算機場地安全條件》（GB9361-88）的要求。
（4） 機房設計符合《電子計算機機房設計規范》（GB50222-93）的相關要求。
（5）機房防火達到《建筑內部裝修設計防火規范》（GB50222-95）和《建筑設計防火規范》（GBJ45-87）要求。
（6） 地板設計達到《計算機機房用活動地板技術條件》（GB6650-86）要求。
（7） 配電設計符合《低壓配電裝置及線路設計規范》（GBJ54-83）規范。
（8） 機房施工及驗收符合《計算機機房施工及驗收規范》（SJ/30003-94）相關標準要求。
1、 屏蔽機房殼體及關鍵部件：
（1） 屏蔽機房殼體
① 屏蔽機房殼體外形尺寸：按機房實際測量大小為準。
② 電磁屏蔽殼體的結構形式及工藝要求：電磁屏蔽殼體選用2-3毫米優質
冷軋板，經過專業設備及人員加工成標準模塊拼接而成。內部進行防電磁波泄漏檢查、防潮、防腐防銹處理。
③ 電磁屏蔽殼體的結構應盡可能確保機房內徑高度、實用空間。一般裝修好的凈高為2.6米。
（2）屏蔽門
① 采用半自動密碼屏蔽門，開關輕巧方便且安全性高，便于日常維護。
② 屏蔽門的電磁密封方式：簧片采用高級青銅彈簧片，經真空熱處理，具有較好的彈性及耐磨性，長期使用，仍能滿足原設計性能指標求。簧片采 用可拆卸式結構，如局部有損壞極易更換，無需專業人員維修。
③ 屏蔽門框采用銅墻鐵壁框，門板與簧片接觸部分采用同一種材料，在接
觸面上不會產生電腐蝕，能長期保證可靠屏蔽性能
④ 門能實現電動、手動開關功能。
⑤ 屏蔽門配備高標準密碼控制系統，做到安全保密、運轉可靠、耐久。
（3） 通風波導窗
屏蔽通風窗通常做成截止波導形式，其插入衰減應與屏蔽室指標一致波導窗由多個小波導組成的波導束，小波導截面形狀為六角行，技術要求如下：
① 標準單元波導窗為此300mm*300mm,六角行的對邊距分別為本10mm。風阻系數小于0.25mmhg(風速為3m/s)。
（4） 空調和新風系統
考慮到機房工作人員長期在室內工作，配備新風，抗靜電和除濕系統。便于機房內設備散熱，機房工作環境寧靜、清新、舒適。溫度、濕度、噪音、防塵、抗靜電等環境條件和技術指標，符合采暖通風與空調設計等國家相關規范。本項目空調設計按照國家標準《采暖通風與空氣調節設計規范》要求參數，選用風管式分體機，制冷量至少達到12KV，室內夏季干球溫度要求24-26攝氏度，相對濕度在55％-60％之間，風速≦0.25M/S。內機應與室內天花吊頂融為一體，要求美觀又不占室內空間。新風系統安裝亞高效過濾器和小型低噪聲風機，室外空氣由該機側部和端部的百葉吸收，經亞高效過濾送入室內。風量需分高、中、低三檔，可根據需要任意調節。更多電磁屏蔽機房建設問題請咨詢江蘇莫克屏蔽科技有限公司。也可采用吊頂式暗裝方式，不影響室內裝修。系統除安裝濾塵、濾菌的亞高效過濾器外，還應配有吸毒氣的過濾器，以滿足在特殊條件下使用的要求，額定風量需達360立方/小時，噪聲≦50DB，過濾效率及濾菌效率需≧95％，新風系統必須保證不間斷運行的高可靠性。
（5） 屏蔽機房電源的處理
① 根據各類電源的種類及負荷的大小，分別選用相同容量的電源濾波器引入電磁屏蔽室內。一般容量根據機房內部用電設備核算。（屏蔽機房的電源濾波器型號規格及數量祥見配置表）
② 采用低泄露電流的電源濾波器，插入衰減能力與屏蔽室綜合效能一致。
③ 所有電源濾波器應集中安裝，濾波器前端不安裝過流保護裝置過載保護
裝置。
④ 本屏蔽機房采用市電及UPS電雙系統供電。
（6）屏蔽機房消防報警系統
為確保機房內設備安全，機房內需引入大樓氣體消防系統，消防主管道采用消防法蘭對接后進入屏蔽機房，防火探測和滅火系統按《火災自動報警系統設計規范》（GB50166-98）等標準設計、安裝、施工和驗收。更多電磁屏蔽機房建設問題請咨詢江蘇莫克屏蔽科技有限公司。系統設置煙感探頭及紅外聲光報警器，對屏蔽機房內煙感受探頭，溫感探頭及報警系統信號都需進行屏蔽處理，并且符合要求?，F(xiàn)場考察確定安裝數量。
（7）屏蔽機房內外通訊系統及信號接口裝置的處理：
①屏蔽機房內外聯絡電話線可采用電話濾波器（或電話光端設備）聯線，接撥電話進行通訊。
②光纜通過專用光纖波導管引入。
②數據線：通訊五類線通過光端機轉換為光信號經光纖波導管接口引入 屏蔽室內。
③ 通訊、信號接口用的各類濾波器的插入衰減能力與屏蔽室綜合效能一致。
（8）接地防雷系統
①屏蔽機房接地防雷系統根據國標GB2887-2000《電子計算機場地通用規范》、GB50174-93《電子計算機機房設計規范》和《建筑防雷設計規范》等標準要求設計，采用計算機系統直流邏輯地、交流工作地、安全保護地、防雷保護地四種接地方式，當共用一組接地裝置時，其接地電阻按其中最小值確定。
②屏蔽殼體單獨設置接地。
③電源防雷采用多級防雷體系，符合國家相關技術標準。
（9）門禁系統
門禁系統設計技術先進、操作簡單、擴展性好、維護方便、性能穩定可靠，符合國家相關標準。門禁管理軟件配置獨創、靈活、界面友好、使用方便。 密碼可專人隨時更換，安全可靠。
（10）數字視頻監控
系統應功能齊全，技術先進、實用可靠、網絡性能優、擴展性好，有利于管理，可對機房等重要位置進行監控?，F(xiàn)場監視圖象清晰，能時實動態數字錄像，錄像查詢方便。系統采用的軟件技術和硬件設備符合國家及相關行業標準。
2、電磁屏蔽機房內部裝修（詳見清單）
屏蔽機房內裝飾要簡潔、明快、美觀、大方，選用環保、防火、防靜電、氣密性好，不起塵、易清潔、變形小的材料，其防火等級應滿足《人民防空工程設計防火規范》GBJ98-87中的耐火等級一級要求。
（1）地面：屏蔽機房地面鋪設新潮、耐磨、耐水、防腐、防滑全鋼抗靜電
活動地板，規格為600mm*600mm。
（2）墻面：屏蔽機房內部墻面采用增強型雙面鋁塑板規格為600mm*600mm。
（3）頂棚：在屏蔽室頂部安裝微孔鋁合金噴塑板（插入式），規格為發生
600mm*600mm盡可能利用高度空間，要求先天花板機械強度高，不受潮，不變形，不起塵容易清潔，色調柔和、不產生弦光。更多電磁屏蔽機房建設問題請咨詢江蘇莫克屏蔽科技有限公司。
（4）屏蔽機房地面與墻壁連接處需安裝裝飾復合踢腳線，規格為高度120
米。
（5）屏蔽機房空調進出風口需安裝散流器及百葉窗裝飾。
3、屏蔽機房內部供電及照明：
（1）供配電
①屏蔽機房供配電按雙路設計，滿足工作、照明、空調等用電需求。380V電源線接入機房電源濾波器后進入室內配電箱，分別給照明、電腦配套設備和空調供電。
②供配電系統符合國家有關規范，用電功率不低于12KVA。配電箱的電器件需采用進口或國產高檔元器件。室內電器符合國家機房電氣規范，選用進口或國產高檔產品。配電箱設計過負荷、短路保護等功能。配電箱要具有模塊化結構和單元體配電組織，簡化設備的維護保養工作。更多電磁屏蔽機房建設問題請咨詢江蘇莫克屏蔽科技有限公司。
③機房線纜敷設應采用穿管形式，在地板下、裝修隔墻或吊頂上敷設。所有線纜均采用符合國家標準的優質銅芯電線。
（2）UPS（客戶自備）
為工頻在線式UPS，采用用戶導向LCD熒幕設計，可全天監控顯示市電及UPS狀態，有標準RS232界面，可先配置SNMP槽。
輸入：電壓范圍：220±15％，頻率范圍50/60HZ±10％（自動檢測），輸出：電壓穩定度±1％，頻率穩定度±0.05％,正弦波,蜂值比3:1,0轉換時間,整機效率需大于92％；.
(3)照明
照明系統采用分散布局。機房的平均照度按400LX取值。機房照明采用嵌入式三管高檔格柵燈。外觀豪華、分路控制、帶避眩光功能。整體機房停電情況下，帶有應急照明功能。
2、工期安排、工程驗收和售后服務
（1）本項目工程從人員和設備到現場，新裝到竣工共需求工程量16日。特殊情況除外。
（2）工程竣工后，及時邀請相關單位對屏蔽機房進行檢查驗收。測試費用有甲方負擔。乙方配合驗收技術部分。
（3）提供機房驗收合格后1年內全免費保修服務（含材料費、人工費、差旅費等），設備終身售后服務維修。

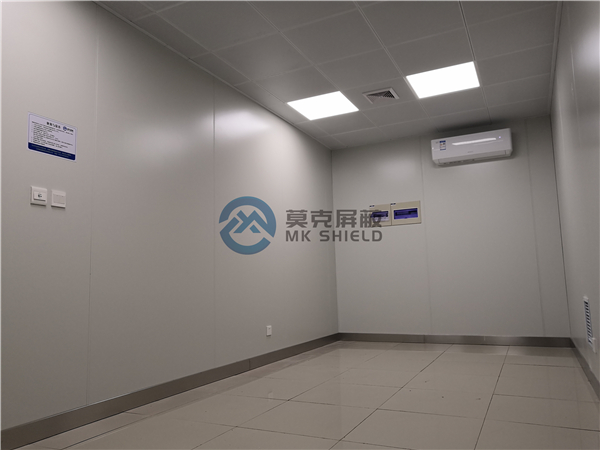

附件：施工圖和完工效果圖
