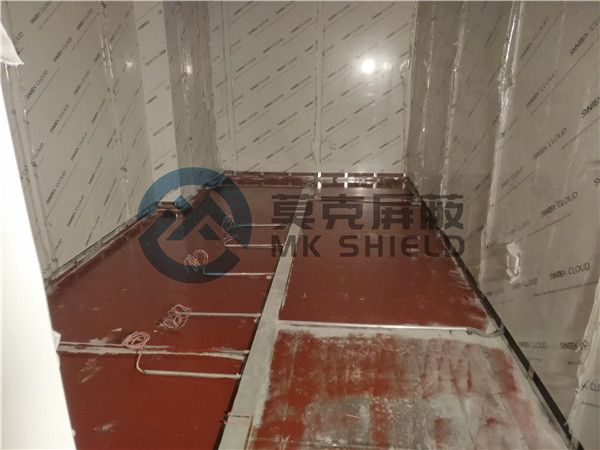

屏蔽機房防雷系統解決方案
一、防雷概述
隨著通信技術、計算機網絡技術的飛速發展，計算機和網絡越來越深入人們生活和工作中，同時也預示著數字化、信息化時代的來臨。 這些微電子網絡設備的普遍應用，使得防雷的問題顯得越來越重要。由于微電子設備具有高密度、高速度、低電壓、和低功耗等特性，這就使其對各種諸如雷電過電壓、電力系統操作過電壓、靜電放電、電磁輻射等電磁干擾非常敏感。如果防護措施不力，隨時隨地可能遭受重大損失。值得我們關注的是雷電不僅僅破壞系統設備，更為重要的是使系統的通訊中斷、工作停頓、聲譽受損，其間接損失無法估量。
一般來說，網絡集成系統是由主服務器及中心交換機和各分交換機以及路由器、服務器、相當數量的終端構成。位于主機房內的中心交換機通過廣域網路由器與外界聯系，通過光纖與各分交換機連接，分交換機通過集線器與各用戶終端相連。更多屏蔽機房雷電防護問題請咨詢江蘇莫克屏蔽科技有限公司。
二、防雷設計
由于網絡集成系統防寺點多面廣，因此，為了保護建筑物和建筑物內各向電子網絡設備不受雷電損害或使雷擊損害降低到最低程度，應從整體防雷的角度來進行防雷方案的設計?，F(xiàn)在都采取綜合防雷，綜合防雷設計方案應包括兩個方面：直擊雷的防護和感應雷的防護，缺少任何一方面都是不完整的，有缺陷的和有潛在危險的。更多屏蔽機房雷電防護問題請咨詢江蘇莫克屏蔽科技有限公司。
1、 直擊雷的防護
如果無直擊雷防護，按IEC1312的估算幾乎所有雷電流都流經進出建筑物的導體型線路（電源線、信號線等到），這樣的損害就非常之嚴重，因此做好直接雷擊防護是做感應雷擊防護的前提；直擊雷防護按照國標GB50057《建筑物防雷設計規范》設計和施工，主要使用避雷針、網、線、帶及良好的接地系統，其目的是保護建筑短短的 不受雷擊的破壞，給建筑物內的人或設備提供一個相對安全的環境。
2、 電源系統的防護
統計數據資料表明，微電子網絡系統80%以上的雷害事故都是因為與系統相連的電源線路上感應的雷電沖擊過電壓造成的。因此，做好電源線的防護是整體防雷中不容忽視的一環。
3、 信號系統的防護
盡管在電源和通信線路等外接引入線路上安裝了防雷保護裝置，由于雷擊發生在網絡線（如雙絞線）感應到過電壓，仍然會影響網絡的正常運行，甚至徹底破壞網絡系統。雷擊時產生巨大的瞬變磁場，在1公里范圍內的金屬環路，如網絡金屬連線等都會感應到極強的感應雷擊；另外，當電源線或通信線路傳輸過來雷擊電壓時，或建筑物的地線系統在瀉放雷擊時，所產生強大的瞬變電流，對于網絡傳輸線路來說，所感應的過電壓已經足以一次性破壞網絡。即使不是特別高的過電壓，不能夠一次性破壞設備，但是每一次的過電壓沖擊都加速了網絡設備的老化，影響數據的傳輸和存儲，甚至DOWN機，直至徹底損壞。所以網絡信號線的防雷對于網絡集成系統的整體防雷來說，是非常重要的環節。更多屏蔽機房雷電防護問題請咨詢江蘇莫克屏蔽科技有限公司。
4、 等電位連接
集成網絡系統主干交換機所在的中心機房應設置均壓環，將機房內所有金屬物體，包括電纜屏蔽層、金屬管道、金屬門窗、設備外殼以及所有進出大樓的金屬管道等金屬構件進行電氣連接，并接至均壓環上，以均衡電位。
5、 接地
防雷地網的制作，地網是避雷針、避雷帶、避雷器等設施有效發揮作用的保障。
對于網絡集成系統的電源線防護，首先，進入系統總配電房的電源進線，應采用金屬鎧裝電纜敷設，電纜鎧裝層的兩端應良好接地；如果電纜沒有鎧裝層，則就將電纜穿鋼管埋地，鋼管兩端接地，埋地的長度應不小于15米。由總配電房至各大樓的配電箱以及機房樓層配電箱的電力線路，均應采用金屬鎧裝電纜進行敷設。這樣可以大大減少電源線感應過電壓的可能性。
其次，在電源線路上安裝電源防雷器，是必不可少的防護措施。根據IEC防雷規范中有關防雷分區的要求，將電源系統分為三級保護?？稍谙到y(tǒng)總配電房的配電變壓器低壓側安裝流通容量100KA~150KA，一級電源防雷保護型號TB120-385/4模塊式電源防雷器或ZGSD-120電源防雷箱；在各大樓的總配電箱安裝通流容量為60KA~80KA的二級電源防雷；型號TB80-385/4模塊式電源防雷器或ZGSD-80電源防雷箱；在機房的重要設備（如交換機、服務器、UPS等）的電源進線處安裝通流容量40KA的三級電源防雷器；型號TC40-385/4模塊式電源防雷器或ZGSD-40電源防雷箱；根據情況可在在機房的重要設備UPS電源或設備供電前安裝單相電源防雷插座。所有防雷器均應良好接地。更多屏蔽機房雷電防護問題請咨詢江蘇莫克屏蔽科技有限公司。
網絡傳輸線主要使用的是光纖和雙絞線。其中光纖不需要特別的防雷措施，但若室外的鎧狀光纖是架空的，那么需要將光纖的金屬部分接地。而雙絞線屏蔽效果較差，因此感應雷擊的可能性比較大，應將此類信號線敷設在屏蔽線槽中，屏蔽線槽應良好接地；也可穿金屬管敷設，金屬管應全線保持電氣上的連通，并且金屬管兩端應良好接地。
在信號線路上安裝信號防雷器，對防感應雷是一種行之有效的辦法。對于網絡集成系統，可在網絡信號線進入到廣域網路由器之前安裝專用信號防雷器；在系統主干交換機、主服務器以及各分交換機、服務器的信號線入口處分別安裝TN-RJ45或ZGXH-2R-5，RJ45接口的信號防雷器。信號防雷器的選型應綜合考慮工作電壓、傳輸速率、接口形式等。所有防雷器均應良好接地。更多屏蔽機房雷電防護問題請咨詢江蘇莫克屏蔽科技有限公司。
三、屏蔽機房雷電防護總體設計方案（二）
1．電源系統的防雷與過電壓保護
由于貴處機房電力供給是由大樓的建筑物主配電引入。電源高壓端的防雷保護已由電力供電部門實施。因此，對于機房UPS電源系統的雷電防護，我們采取以下的防雷保護方案
從機房目前的情況來分析，供電線路穿越各級防雷區，考慮到機房各種不同用電設備的耐過壓的能力，我們建議采用如下的電源系統防雷方案，以達到防護效果和最經濟的投入。由于機房UPS不間斷電源設備是用于為機房內系統各用電設備提供穩定、可靠和高質量的用電環境的重要設備，并且是由市電供電輸入機房的主要途徑，所以我們將電源系統防護的重點放在了對UPS不間斷電源的保護上。更多屏蔽機房雷電防護問題請咨詢江蘇莫克屏蔽科技有限公司。
在機房專用配電柜、UPS電源做兩級輸入防雷保護。具體的防護措施為：
一級保護：在機房配電柜前裝三相電源防雷器（單相電源防雷器）。
二級保護：在UPS電源前裝三相電源防雷器（單相電源防雷器）。
三級保護：在重要設備處裝電源防雷插座。
2、網絡通信系統的防雷與過電壓保護
通訊系統防雷包括由戶外引至戶內的通訊線路,主要線路包括網絡通訊線路、專線、微波通信線（天饋線）、視頻線路等；根據貴方提供的機房情況信號線路都可能用光纖傳輸，所以可以不做保護，但光纖兩端要接地。如有光端機，光端機需保護。如不選用光纖則需按信號線路種類選取防雷器。
計算機網絡機房內都是高度集成化電子設備，如服務器、UPS、交換機、精密電子設備等，在這些先進的設備內含有大量的集成電路模塊，對雷擊電流引起的脈沖電磁場和感應雷電流極為敏感，其低工作電平和小工作電流的特點，帶來抗擾度及耐過電壓、過電流能力差的致命弱點。美國研究報告【AD-722675】指出：當雷電活動時，磁感應強度達到0.07GS時，計算機發生誤動作，當磁感應強度超過2.4GS時，計算機發生損壞。因此，計算機機房做好全面的綜合防雷十分重要。更多屏蔽機房雷電防護問題請咨詢江蘇莫克屏蔽科技有限公司。
局域網信號系統防雷的重點是做好局域網網線的屏蔽，同時加強終端設備局域網端口的雷電防護。局域網通常以雙絞線傳輸數據，無屏蔽保護，布線也往往不盡規范，除了有可能遭受感應雷雷擊的襲擊外，交流線路的干擾也會對網絡系統造成影響。在局域網絡的兩端安裝避雷器，可有效地防止雷電流及各種過電壓對設備造成的破壞。局域網的網口應該采取雷電防護措施，個人計算機、服務器、網絡交換機、集線器等端口應加裝計算機網絡信號防雷器。電話、電話交換機等端口應加裝電話避雷器。更多屏蔽機房雷電防護問題請咨詢江蘇莫克屏蔽科技有限公司。
具體措施：
1、在ADSL路由器的進線端安裝一套電話避雷器TT-RJ11或ZGXL-1H，用于ADSL路由器的防雷保護。
2、在局域網進線處安裝一套網絡信號防雷器型號TN-RJ45或ZGXH-2R，用于局域網線路的保護。在局域網線路進入網絡交換機前安裝一套機架式24口網絡避雷器TN-RJ45-24或ZGWJ-1，用于網絡交換機的防雷保護。
3、在服務器、個人計算機等終端設備處各安裝一套插頭式二合一防雷器或插板式綜合防雷器，用于終端設備的防雷保護，型號ZGJ；同時具有電源第三級防雷和信號系統防雷綜合防護。
4、網絡間傳輸使用的光纖無需進線防護，但是光纖的金屬加強筋需要接地。
四、防雷器安裝注意事項
1.防雷器起到的作用是對雷電流的吸收和泄放作用。所有的防雷產品必須接地。
2.防雷器串聯/并聯在被保護設備與信號通道之間；
3.信號防雷器的輸入端(IN)與信號通道相連，輸出端(OUT)與被保護設備相連并緊靠被保護設備安裝，不能接反；
4.把防雷器的接地線與防雷系統接地排可靠連接，接線越短越好，最長不能超過1m。
五、等電位接地連接
通常在機房內沿墻敷設非閉合等電位銅帶一周，材料采用30×3mm紫銅排，用φ8絕緣子作支撐；或選用40×0.1mm銅帶放入防靜電地板支架下，在各機房內網絡機柜處，分別安裝一塊等電位匯流排，規格為40×30mm的紫銅板坐等電位匯流排，并多點與設備或銅帶排連接，利用大樓接地各機房內建筑物主鋼筋柱子開鑿，利用銅鐵接頭與柱筋焊接后，與匯流排連接；將機房內的所有信號屏蔽線槽接與等電位匯流排或等電位銅帶連接。另外，將電源PE線、機房內的設備外殼、機架等可導電金屬物體就近與匯流排或銅帶連接，連接線采用35mm2多股銅芯線。網絡機房的防雷接地與信號接地、直流接地、工作接地等共用同一個接地系統，接地電阻小于1歐姆。如實測接地電阻達不到國家相關標準需增加人工接地極，如果防雷接地?zé)o法與其他接地共用一個地網，而又無法與其它接地遠離一定的距離，則需要在防雷接地和其他接地網之間安裝一個地極保護器。更多屏蔽機房雷電防護問題請咨詢江蘇莫克屏蔽科技有限公司。
