組裝式屏蔽機房（屏蔽室）施工方案步驟及其驗收標準
江蘇莫克屏蔽科技有限公司2024-10-23
組裝式屏蔽機房（屏蔽室）施工方案步驟及其驗收標準

節點一：圖紙設計并確認。
共四張圖紙，分別為屏蔽室頂面圖、正面圖、室內燈位置圖和電氣連接圖。需要貴方確認的信息如下：屏蔽式的尺寸面積、壁板（含內裝修）厚度、照明燈位置、門位置、龍骨尺寸和位置。其他指標以標書為準。

節點二：按照確認的圖紙生產電動屏蔽門和屏蔽室板材、配件等。此階段無需貴方配合，預計20天內完成，在3月下旬可運抵北京。

節點三：辦理相關手續場地整理。
確定現場施工日期后，我方到施工現場協助貴方辦理相關進場手續。此階段需要貴方配合，協助我方辦理施工進場需要的手續。
需進場人員共6人：商務協調員1人、施工項目經理1人、檢測工程師1人（僅檢測階段進場）、工人3人。
需進場施工材料一覽表：
序 號 名稱 規格 數量 單位
1 屏蔽室壁板 δ=2mm冷軋鋼板 78 張
2 電磁屏蔽門 2.0mX1.2m，冷軋鋼板 1 扇
3 主龍骨1 75mm*45mm 輕鋼 L=3M 37 根
4 主龍骨2 天、地輕鋼龍骨 75mm*30mm 輕鋼 L=3M 119 根
5 雙面鋁塑板（吉祥、臺宜） 1220*2440*3 30 塊
6 石膏板（鋁塑板必備） 1200*2400 32 張
7 微孔鋁板 600*600*0.8 112 塊
8 防靜電地板 600*600*35 112 塊
9 電源濾波器 380V/60A,50Hz 3 個
10 電話信號濾波器 RJ11,插入損耗符合屏蔽要求 3 個
11 光纖收發器 RJ45，插入損耗符合屏蔽要求 1 個
12 消防煙感濾波器 RJ45，插入損耗符合屏蔽要求 3 個
13 接地濾波器 50A/1線，插入損耗符合屏蔽要求 1 個
14 波導管 φ14 10 根
15 通風波導窗 300*300一只、400*400兩只 3 個
16 線纜 10A/16A，三線/五線 若干 米
17 油漆，稀料等 國內知名品牌、淡色調 若干 升
18 簧片、襯墊等材料 國內知名品牌 若干 個
我方施工人員配合甲方對現場進行整理，做到施工用地地面整潔，無雜物堆放；施工現場場地平整。我方施工人員作息時間根據貴公司的上下班時間進行機動的調整，絕不影響貴公司正常的作息時間，如工期需要，周六和周日可能需要加緊施工，周末期間施工需要貴公司進行安排調整，方便我方施工人員進入施工現場施工，施工條件都能滿足。

節點四：材料分揀堆放。
我方材料運輸?shù)綇S區門口，需要貴方配合安排進入到施工場地內，同時安排貨梯或者較寬敞的樓梯，方便我方現場搬運。我方在搬運的過程中，會一直遵循貴方的安排，避開上下班高峰期等不方便搬運的時間節點。同時我方在搬運時會避免對貴方的建筑裝修等造成搬運時的損傷。搬運到施工現場后，我方會在施工場地用油布隔離出相對密閉的施工環境。需要貴方提供一塊至少6米*6米的場地方便我方堆放施工材料和施工工具。貴方需避免我方材料和施工工具被隨意拿動造成丟失。

節點五：準備電源，檢查電源。
需貴方為我方施工準備一路380V，32A三相五線施工用電。我方連接用電設備，做好施工準備。

節點六：我方現場打磨壁板，除銹并平整壁板。
此階段無需貴方配合，我方會有三名施工人員進入施工現場施工，三名施工人員共同完成該項目建設。我方在施工時以水磨法盡量消除打磨時產生的粉塵，絕不在施工區域油布外打磨壁板，同時如發現粉塵堆積，我方會隨時用專用吸塵器進行清理，最大程度的減少粉塵對貴公司實驗室儀器的影響。到時請貴方監督。

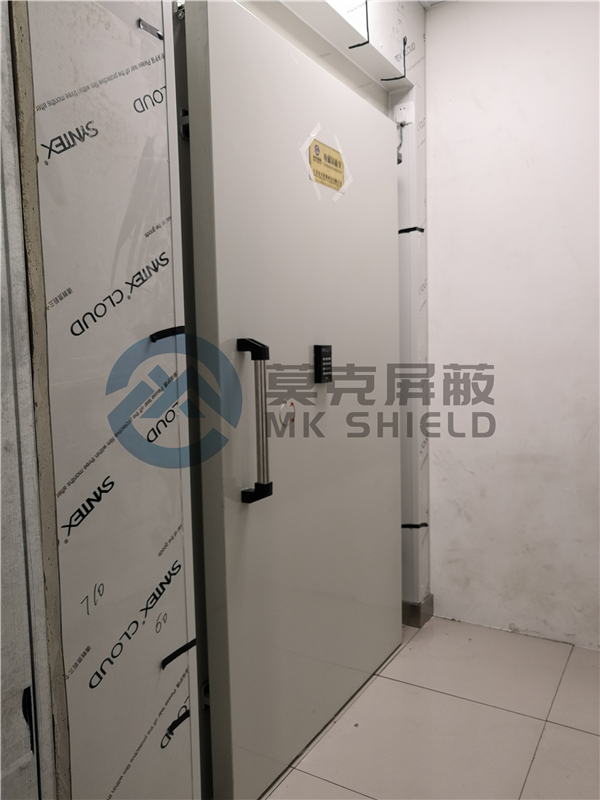

節點七和節點八：組裝壁板、電動屏蔽門，緊壁板接縫處螺絲、焊錫。
采用現場安裝的方式。壁板組裝和屏蔽門安裝基本以螺裝為主，焊裝的部分在外場進行，盡量不在室內焊接，減少施工時的噪聲對貴公司的影響，電焊機使用時會遵守公司的施工防火條例，嚴格施工。電焊機產生的粉塵和污染物會及時清理干凈，請貴方監督。我方施工人員具備相應上崗資質證書，貴方可監督。此階段結束后，屏蔽式主體工程完成，壁板、門安裝完畢。屏蔽室外尺寸8米X 6米X 3米，外觀平整，屏蔽門最大可開90º，門洞凈尺寸2.0米X 1.2米，門軸光滑，開關門無噪聲，屏蔽殼體表面無毛刺，無肉眼可見的損傷，防銹處理覆蓋全外表面。

節點九：波導窗、濾波器、波導管安裝。
波導窗為300*300一只、400*400兩只，400*400的通風波導窗要與吊頂處的風口對接，現場定位。電源濾波器除滿足屏蔽室所需要的插入損耗外，其漏電流應為毫安級，壓降不大于1％。屏蔽室采用兩路380V/60A/50Hz三相四線把市電引入屏蔽室；分別組成室內儀器儀表設備（單獨一路），空調設備用電和照明維修用電（另一路），在室內配電箱分路控制屏蔽室地線通過接地濾波器，為50A/1線。兩個RJ11雙線電話濾波器。一個為應急電話，另一個為傳導抗擾系統預留。一個雙線音頻濾波器，為傳導抗擾系統預留。進出屏蔽室的消防線纜屏蔽處理，一個雙線消防煙感濾波器。屏蔽室內測試系統數據控制和傳導抗擾系統均會用到RJ45端口，兩個網線濾波器。
此階段不需要貴方配合，工作完成后，屏蔽室組裝基本完成。濾波器數量和性能要求以標書為準，濾波器和壁板連接處表面光滑無毛刺，漏電符合國家要求的毫安級，濾波器壓降不大于1％。濾波器可現場定位，最大限度的滿足貴方的要求，我方提供專用線纜連接屏蔽室濾波器和貴方設施，以方便之后的性能自檢和三方檢查。波導窗和波導管焊接處表面光滑平整無毛刺，無漏焊脫焊，表面鍍層完整，安裝整齊美觀。
此階段完成后，貴方可對屏蔽室檢查，如有不合格處，及時要求我方施工人員進行整改。

節點十：我方自檢。屏蔽室的總體屏蔽效能應能達到標書中的要求：0.014-1MHz>60dB，1－1000MHz>90dB，測試方法及取點按照GB/T 12190-2006《電磁屏蔽室屏蔽效能的測量方法》進行。此階段需要貴方安排一名工作人員協助我方完成自檢過程，我方會安排一名專業檢測工程師到現場對項目進行自檢，自檢如不合格，我方另外三名施工人員會在現場進行改進，直至屏蔽性能合格，請貴方監督。同時我方檢測人員檢測設備進場和出門的時候需要貴方配合，開具設備進門許可證及其設備出門證，方便我方檢測人員帶檢測設備進出現場。

節點十一：機房內裝豎龍骨,布線。
此階段不需要貴公司配合。本工程采用網格狀的金屬龍骨，有利于清潔。龍骨結構緊密，采用75mm*50mm龍骨（采用2mm厚度以上輕鋼），布線沿預設計線槽呈梳狀排列，線間絕緣性能良好。屏蔽室內配電負載分配如下：
屏蔽室配電箱兩套；
公牛 10A 三孔二孔（墻面插座）八組；
40W LED 格柵燈6組；
公牛開關若干組；
電線 一批；
所有電力電纜均有金屬線槽或金屬穿線管屏蔽，網絡電纜另輔線管，兩類電纜線管互不混合交叉，平行距離不小于300mm。
接地布線符合下述要求：
設備系統的直流地：接地電阻不大于1Ω；
交流工作地：接地電阻不大于1Ω；
安全保護地：接地電阻不大于4Ω；
施工結束后，需貴方檢查完成的龍骨和布線是否工整，是否有需要改進的地方，如有需要改進的，現場和我方兩名施工人員說明，我方施工人員現場整改。

節點十二：貼鋁塑板。對于高等級要求的機房，為了增加機房的密封性及墻體的保溫性，要求墻體材料為金屬飾面板內襯具有保溫隔熱防火功能的基層，本工程墻面采用雙面鋁塑板墻面，整個墻面由骨架和面層組成：骨架采用75mm*45mm龍骨（采用2mm厚度以上輕鋼）；面層為雙面鋁塑板（吉祥牌）。這樣不但滿足高等級機房的要求，同時機房的整體裝飾效果也高檔、美觀實用。此步驟不需要貴公司配合。施工結束后，貴方檢查完成的鋁塑板墻面是否工整，是否有需要改進的地方，如有需要改進的，現場和我方兩名施工人員說明。

節點十三：吊機房頂。
機房頂內有大量的管線以及照明燈具等其他設備。吊頂可美化機房環境，同時也能吸音及兼顧機房的回風。吊頂?shù)难b飾材料滿足吸音、防火、防塵、防潮要求及防電磁波干擾。國內成熟工藝為采用鋁合金及輕鋼龍骨，安裝吸音鋁合金棚板。本次屏蔽機房采用三角龍骨鋁合金微孔方型天花(品牌：廣東“聯興”)。規格微孔600×600，白色亞光，保證透氣性的同時還有一定的吸音作用。照明、廣播和消防均安裝在吊頂內部，美觀且方便清潔。機房內在離地面0.8米處，照度不低于500LUX，應急燈照度不低于10LUX。
此階段不需要貴公司配合。施工結束后，需貴方檢查完成的機房吊頂是否工整，是否有需要改進的地方，如有需要改進的，現場和我方兩名施工人員說明，我方及時整改。

節點十四：鋪機房地板。
機房活動地板主要有三個作用：
其一，在活動地板下形成隱蔽空間，可以在地板下敷設電源線管、線槽、綜合布線、消防管線等以及一些電氣設施（插座、插座箱等）。
其二，由于敷設了活動地板可以在活動地板下形成空調送風靜壓箱。
其三，活動地板的抗靜電功能也為計算機及網絡設備的安全運行提供了保證。
本方案選用“兆輝”牌抗靜電地板，活動地板安裝過程中，地板與墻面交界處，活動地板精確切割下料。切割邊封膠處理后安裝。地板安裝后用不銹鋼踢腳板壓邊裝飾。不銹鋼腳板墻互相襯托，協調一致，效果極佳。
活動地板主要由兩部分組成。A）抗靜電活動地板板面；B）地板支撐系統，主要為橫梁支角（支角分成上、下托，抗靜電活動地板，以調整地板面水平）。地板規格主要為600×600mm。地板滿足招標文件的要求，即滿足國家標準《計算機機房用活動地板技術條件》，同時，易于更換和清潔，用吸板器可以取下任何一塊地板，同時，地板支架可貴方手動調節高度，方便使用；地板支架為全鋼組建，地板表面靜電噴塑，地板正常承重?zé)o變形，地板間連接處平整緊密。
此階段不需要貴公司配合。施工結束后，需貴方檢查完成的機房地板是否工整，是否有需要改進的地方，如有需要改進的，現場和我方兩名施工人員說明，我方及時整改。

節點十五和節點十六：收尾工作，場地清理，交付。
我方工作完成后，需貴方對裝修和機房建設等進行檢查驗收，檢查以已確定的圖紙為準。有需要整改的地方及時向我方施工人員提出，施工人員會現場進行整改。
施工完成后，我方會對施工場地進行清理，撤掉施工區域的油布，對地面的粉塵及其他垃圾進行及時的清理。所有設備清場，同時地面灰塵清理完成后交付給貴公司。貴公司需安排人員對我方現場清理工作進行監督，是否清理干凈、是否影響到貴公司實驗室其他設備。我方人員離開現場時，會帶走我方帶過來的現場施工設備，設備規格和數量詳見“現場施工設備一覽表”，需要貴方配合開具相關設備出門證件，方便我方施工人員出門。

節點十七：第三方檢測，屏蔽室的屏蔽效能應能達到：0.014-1MHz>60dB；1－1000MHz>90dB；我方會提前預約中國計量院對屏蔽室進行檢測，并出具正規的第三方檢測報告，由于需中國計量院檢測，中國計量院檢測需要預約，因此中國計量院進行檢測的時間不定，我方會盡量提早預約，爭取在工程完成后就能對貴公司屏蔽室進行檢測。第三方檢測的時候需貴公司安排一名工作人員現場監督，檢測合格后現場簽字確認。

----版權所有 (莫克屏蔽--電磁屏蔽機房建設方案專家)轉載請注明出處。
